DR型無軸封永磁傳動高溫離心泵系列，可耐高溫至400℃的高溫流體介質，專為高溫場合設計制造的無密封，無泄漏泵。輸送類似水的清潔高溫?zé)崦航椋ㄈ鐚?dǎo)熱油等）。

型號說明

例：80DR-32A

DR——無軸封永磁傳動高溫離心泵

80——進口法蘭直徑

32——泵的設計點揚程 (m)

 A——葉輪切割次數，順序以A,B,C...表示

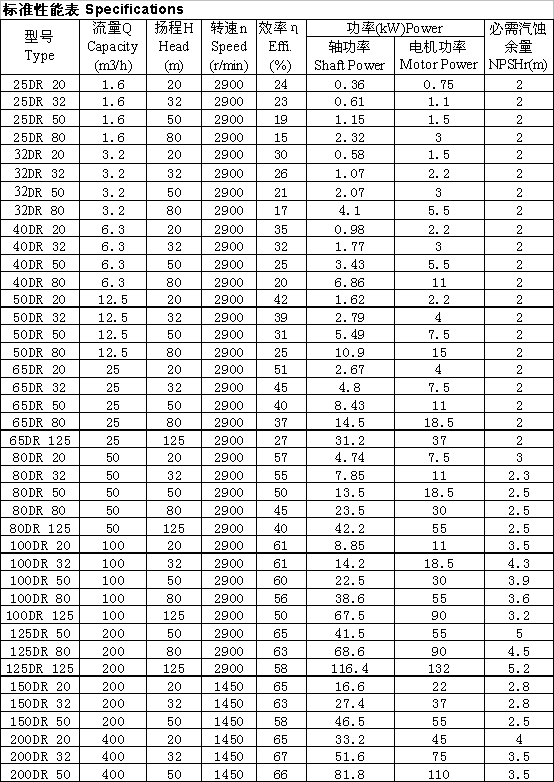

性能范圍:

流量：0.8~1000m 3 /h

揚程: 3.2~125m

溫度: 80℃ ～ +420 ℃

最大工作壓力：2.5～4MPa

設計執行標準： API685 、SH/T3148、SH/T3139。

過流部件材料包括:CS、321、304、304L、316、316L等.

永磁材料：釤鈷

隔離套材質：一般情況選用321、304、316L、哈氏合金、鈦合金等。

結構特點 :

1．該型泵為臥式；單級、單吸；軸向吸入、徑向排出；徑向剖分；后開式結構。

2、泵體、葉輪采用高效優化的水力模型設計，并整體精密鑄造。

3、泵蓋設計加長的隔熱、散熱節。當工作溫度180℃時，托架軸承體部分又增設了隔熱、散熱節，防止熱量傳導到滾動軸承，保證軸承的壽命。

4、泵的支撐方式采用中心支撐（OH2）。

5、磁傳動器設計了合理的內部循環回路，降低隔離套內部溫度，延長磁轉子的壽命。當工作溫度250℃以上時，泵配置冷卻器，磁傳動器的冷卻循環回路為半外循環。

6、內外磁轉子的磁性材料均有包封，防止泵在腐蝕環境導致磁體腐蝕、磁特性及強度的退化;防止磁塊脫落損壞隔離套、周圍的物或者傷害周圍的人。

7、磁性材料選用永磁材料釤鈷。

8、托架部分設計為脂潤滑或者稀油潤滑結構并設置散熱片。

9、連接方式采用直連式加長膜片聯軸器(B3)。并配套可拆、翻蓋式無火花防護罩。

10、內置軸承為硬質合金。
